一、产品概况
HY-SKT系列双芯可调缩孔是单向可调缩孔之后新设计的一种调节输粉管道风粉混合体流量的新型阀门，它将通过手轮上的旋转力矩，通过传动杆上下传动变成向上和向下的运动力，带动上下阀板作反向运作，以达到调节管道流通截面积的目的。
二、技术特点
双芯可调缩孔设有指示调节截面大小的指示器，通过指标可直观地表示出截面的百分比。
由于双芯可调缩孔的双芯板是同时以管道中心向外作往复运动调节，所以管道内的风粉混合流体始终是在管道中心，这样从根本上偏心流动的缺陷，减少了流动阻力和偏管磨损，从而延长了输粉管道的使用寿命。本产品具有耐磨性强，密封性好，启动灵活，调节方便，运行安全可靠的特点。
三、主要技术参数
1、公称直径：DN300-DN600
2、通流面积：截面积的四分之一

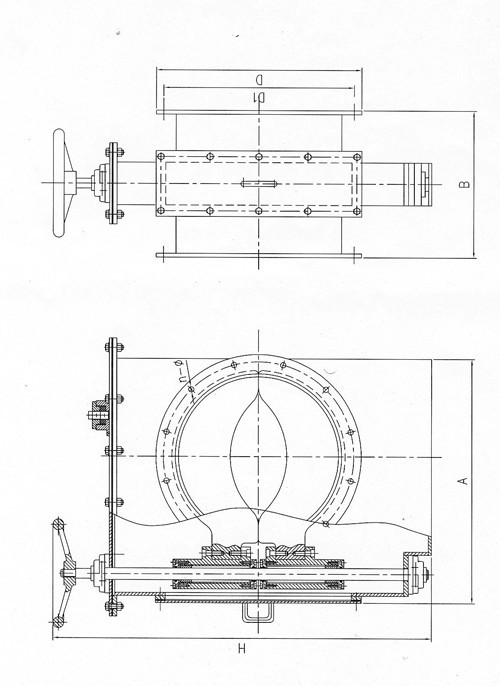

3、通流面积
|
通径DN |
配合管径 |
A |
B |
H |
D |
D1 |
法兰孔数 |
法兰螺栓孔径 |
|
300 |
325×10 |
506 |
380 |
835 |
427 |
385 |
12 |
14 |
|
350 |
377×10 |
556 |
380 |
915 |
479 |
435 |
12 |
14 |
|
400 |
426×10 |
616 |
380 |
995 |
528 |
490 |
12 |
14 |
|
450 |
480×10 |
660 |
380 |
1079 |
595 |
540 |
12 |
18 |
|
500 |
530×10 |
710 |
380 |
1159 |
645 |
600 |
12 |
18 |
|
600 |
630×10 |
810 |
380 |
1339 |
745 |
700 |
16 |
18 |
