水箱拉丝机

网站首页 - 产品中心 - 拉丝机

  •   产品名称:水箱拉丝机
  •   浏览次数:
  •   生产厂家:扬中市江森机械制造有限公司

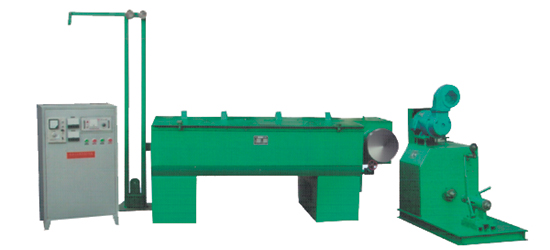

LT 300/18 水箱拉丝机

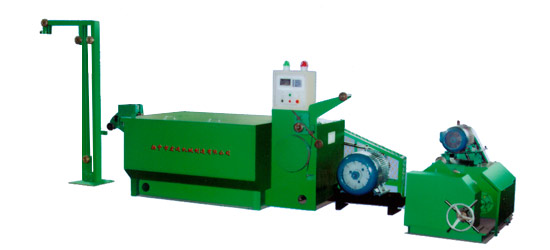

LHT 350 双变频水箱拉丝机

新型水箱拉丝机说明
  ①本产品是在德国水箱拉丝机(采用同步带轮技术)所取得成果基础上的延伸开发。目的是尽快把科技成果转化为生产力,尽早投放市场,创造较大的经济效益,更好地服务于经济建设和社会发展。
  ②采用了国外同步带轮传递大功率的最先技术成果,创新地开发了无齿轮箱转动的动力箱结构;并将塔轮水箱体与动力箱成功剥离,在两个箱体之间加设一个除污箱体。此三箱体结构的设计,设计合理,结果新颖,可靠性高,适合于产业化生产。
  ③采用了单板微机集中控制双变频器的控制新技术,保证将拉丝机出线与工字轮收线机之间的张力控制保持恒定,从而使得在拉拔过程中做到拉丝机、收线机始终保持同步,且缠丝均匀、松紧度可以调节。由于采用智能化控制,操作简单,设备运行可靠、安全,该技术填补国内空白,达到国际先进水平。
  ④拉丝机组使用了乱丝保护装置、断丝保持装置。当设备运行过程中,防线架的铁丝发生乱丝现象时,整个机组会立即停机;当水箱体中塔轮间任两个拉丝模间发生断丝时,机组会紧急停车,保证断丝不会被拉出模具,大大地降低了重新穿模的时间及劳动强度,该技术填补了国内空白,达到国际先进水平。
  ⑤由于新技术的应用,拉拔线速度可以达到1000m/min。将拉拔效率提高了300%,对生产企业来说,将会带来巨大的经济效益。
  ⑥该设备适用于金属制品行业、不锈钢制品行业。


序号 参数 \ 型号 LT550/11 LT360/16 LT300/18
1 卷筒直径 mm 550 360 300
2 拉拔次数 11 11 18
3 最大进线直径 mm 5.5 2.8 2.6
4 最小出线直径 mm 2.8mm(2.2mm) 0.5 0.5
5 总压缩率 % 75 93.7 90
6 平均压缩率 % 15 15 15
7 拉拔速度 m/s 4.17 5 8
8 单机功率 kw 75 55 22
9 单机外形尺寸 mm 3800×1480×1580 4200×2200×1500 5200×1800×1980
10 单机重量 kg 6800 8200 4500

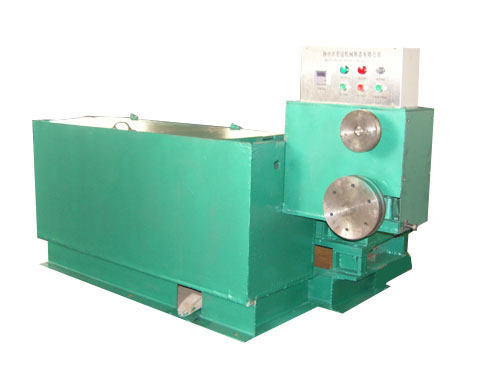

LT360-9水箱

产品概况:LT360-9水箱式拉丝机的设计技术性能特点:多道次、低压缩率、低滑动率,具有减少磨损消耗、提高塔轮使用寿命、节省拉拔机功耗等先进性。主要用于不锈钢拉拔。

项目
单位
参数
LT360-9
进线材料
  不锈钢丝,低碳钢丝二氧化碳气体保护焊丝
最大进线
mm
3.0mm(铁丝)
2.5mm不锈钢丝
最小出线
mm
1.4~1.0
拉拔道次
time
9
导切道次压缩率
%
铁丝15.6%
不锈钢丝8.4%
卷筒直径
mm
360
拉拔速度
m/min
450
电机功率
kw
15-22kw
外形尺寸
mm
2100×1500×1300
